Колектор на данни за вибрации

VIB07 Колектор на данни за вибрации

Събирател на данни за тенденции за състоянието на машината

Най-добрият колектор на данни за вибрации може да съхранява измерените данни и да ги организира за бъдещ анализ, така че да генерира тенденции за всяка машина. Тези инструменти се наричат ​​още колектори на данни.

Колекторът на данни за вибрации е инструмент, използван за измерване, съхраняване и диагностициране на вибрациите, генерирани от машини. Той използва FFT базирани инструменти за показване на амплитудата на вибрациите, тъй като тя варира в зависимост от честотата. Основната му цел е да идентифицира и предсказва неизправности в промишлените машини и причините за неизправностите.

Как работи колекторът на данни за вибрации?

Колекторът на данни за вибрации е основно компютър, който записва вибрации чрез един или повече акселерометри. Вибрационното движение в акселерометъра се преобразува в електрически ток, пропорционален на ускорението. Този сигнал се съхранява и обработва в компютъра, за да покаже неговата величина спрямо честота с алгоритъм, наречен FFT (Бърза трансформация на Фурие).

Създайте стойността на поддръжката

Колекторът на данни за вибрации VIB07 има усъвършенствана технология, която се основава на вибрационен опит и реалистични нужди на завода. Неговата характеристика за наблюдение на множество параметри и чувствителна скорост на реакция може точно да покаже характеристиките на вибрациите на машината. Всеки параметър на измерване е ясен, последователен, прост и лесен за разбиране.

Режимът на CBM

VIB07 Vibration data collector easy to operate. The ergonomic design includes the human-machine interface in a hand held case with a brightly lit LCD display. The measurements are gotten through very simple keystrokes and display icons. The fluorescent keys enable its use in dark areas. The lithium-ion battery is rated for >30 часа непрекъсната употреба при пълно зареждане. Устройството се предлага на няколко езика.

VIB07 Преглед

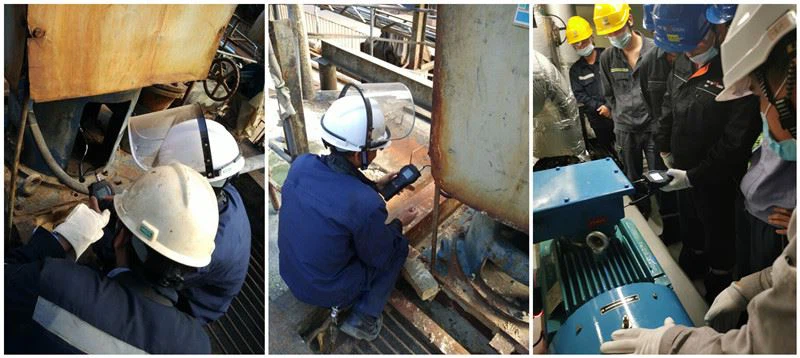

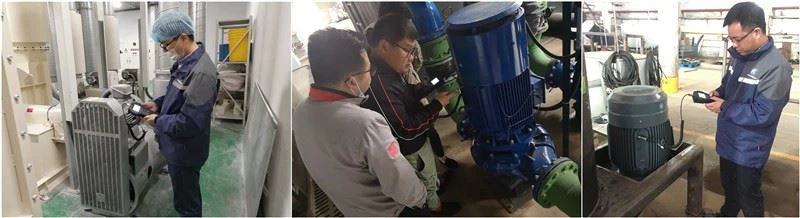

Ръчният вибрационен анализатор VIB07 измерва различни стойности на общата вибрация, здравето на лагера и температурата на лагера. Той обхваща нискочестотни, средночестотни и високочестотни диапазони, с добавена функция за демодулация на обвивката. В режим на стетоскоп, нефилтрираният или филтриран вибрационен звук може да бъде чут от потребителя за корелация с показанията на вибрацията и състоянието на лагера. Може директно да измерва параметрите на сайта. Също така може да събира данни въз основа на маршрут.

Спецификации

Дисплей: Монохроматичен LCD, 160x160 пиксела, Ярка подсветка

Сензор

Тип: Сензор за ускорение, Чувствителност: 100mv/g

Вибрация

Ускорение: 0-50 g Пик (10-12, 000Hz)

Скорост: 0-500 mm/s RMS (10~1, 000Hz)

Преместване::0-5000μmPeak-Peak(10~1,000Hz)

Състояние на лагера

BG: 0-50 g RMS (1k~12kHz)

BV: 0-500 mm/s RMS (1k~12kHz)

ENV 0-8g RMS(0-1,000Hz),Филтър:(1-20kHz)Единици m/s2,g,mm/s,ips,um,mil

Въведете RMS,P,P-PТочност плюс /-3 процента

Аларма

Вградено{0}} ниво на вибрация на стандартното оборудване ISO10816-3

Вграден{0}}стандарт за оценка на състоянието

FFT Spectra: 800 линии; Прозорец на Ханинг; Средно: 4

Нискочестотна скорост: 10-200Hz / 10-400Hz

Средночестотна скорост: 10-1,600Hz;

Високочестотно ускорение: 10-8,000Hz, g P

Демодулация:0-1,000Hz (филтър 1k-20kHz) g P

температура

Температурен диапазон: -20-120 градуса

Точност: ±2 градуса; Резолюция: 1 градус ;,Единици: градус или ℉,Разстояние до повърхността D:S=8:1

Лазерно ръководство: Червено, Клас 2 Лазер λ=650nm, Pmax=1mW, IEC60825-1:1993 плюс A1:1997 плюс A2:2001

Стетоскоп: 48 Ohm, 10Hz-20kHz или 1k-20kHz с възможност за превключване; Регулируем обем

Съхранение: 8M Flash

Комуникация: USB – LEMO конектор

Power:Lithium-ion 3.6V 3000mAh,Operating time >30 часа непрекъснато Време за презареждане 8 часа

Работна температура: -10-50 градуса

Размер: 220(Д) x 97(Ш) x45(В)(мм)

Тегло: 350 г (без сензор и кабел)

Корпус: IP65 Прахоустойчив-и устойчив на пръски{2}}
